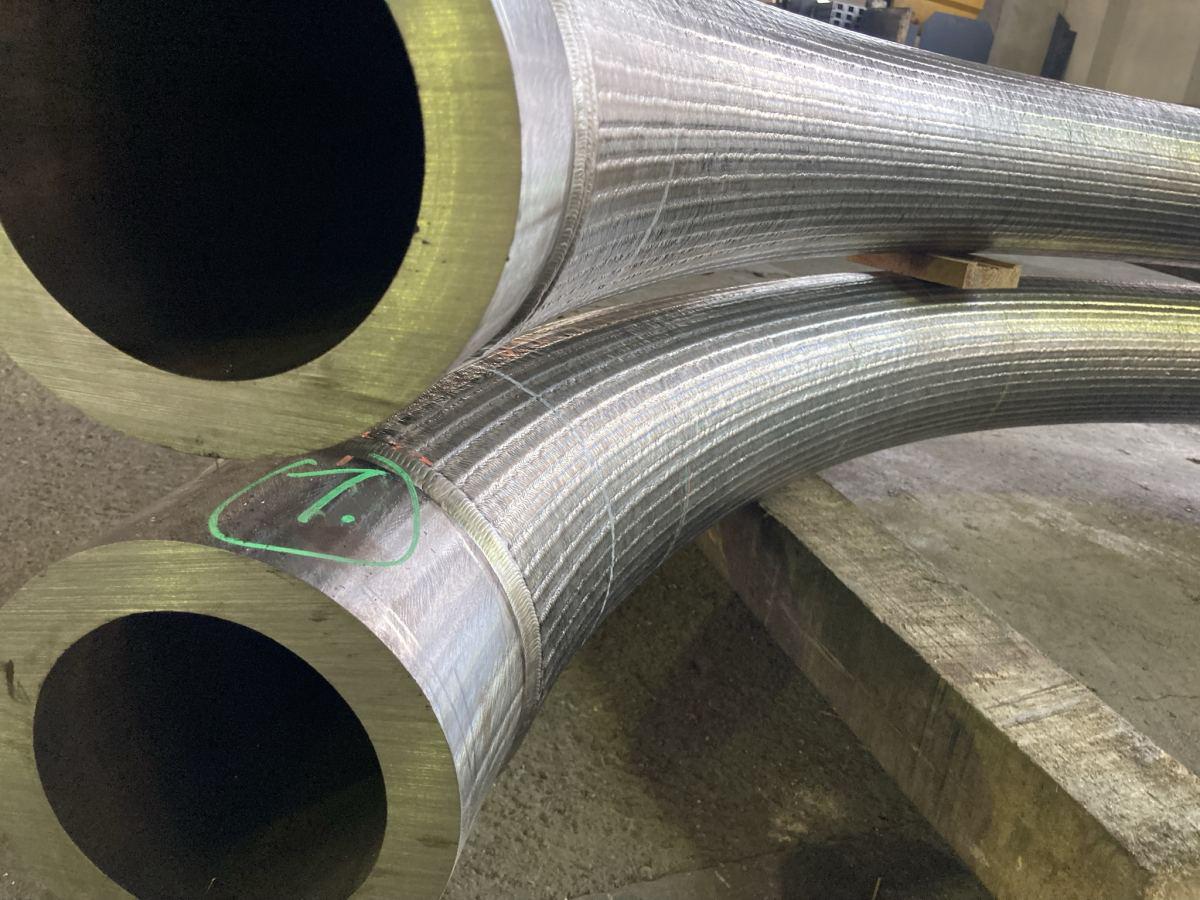

Fenntartható csőhajlítás - Hogyan csökkenthető az anyagpazarlás és az energiafelhasználás?
A csőhajlítás világa sem kivétel ez alól: az energetikai, olaj- és gázipari, vegyipari vagy építőipari projektekben használt csövek és idomok gyártása jelentős anyag- és energiafelhasználással jár. Éppen ezért óriási különbség van aközött, hogy egy csőhajlító üzem „csak legyártja” az alkatrészeket, vagy tudatosan törekszik az anyagpazarlás, selejt és energiaigény csökkentésére.
A csőhajlítás ráadásul alapvetően képlékeny alakítási technológia – vagyis elvben kifejezetten alkalmas lenne anyagtakarékos, hatékony gyártásra. A gyakorlatban azonban ez csak akkor valósul meg, ha a technológia, a tervezés és a minőségbiztosítás is fenntarthatósági szempontok mentén épül fel.
Ebben a cikkben végigvesszük, milyen konkrét lépésekkel csökkenthető az anyagpazarlás és az energiafelhasználás a csőhajlításban, és hogyan válhat a technológia nemcsak műszaki, hanem környezeti szempontból is „okossá”.
Anyagpazarlás csökkentése: a fenntarthatóság első pillére
A csőhajlítás egyik legnagyobb pazarlási forrása az, amikor az alkatrészek gyártása sok selejtet, „feleslegesen levágott” darabokat vagy utólagos javításokat eredményez. Ez nemcsak költség, hanem felesleges környezetterhelés is: a megmunkált, de végül kidobott cső mögött ott van az alapanyag-előállítás, szállítás, raktározás energiája is.
1. Pontos tervezés és gyárthatósági szempontok
Fenntartható gyártás nem létezhet gondos tervezés nélkül. Már a rajzasztalon eldől, mennyi lesz a hulladék, és mennyi a selejt kockázata.
Néhány kulcspont:
● Gyártható hajlítási sugarak tervezése: ha a rajz irreálisan kicsi sugarakat ír elő, az szinte „meghívja” a horpadást, oválosodást, anyagmegfolyást – vagyis a selejtet.
● Elegendő egyenes szakasz az ívek között: a csőhajlító gépek technológiai igényei miatt bizonyos minimális egyenes szakaszokra szükség van.
● Ésszerű csőhosszok megválasztása: jól átgondolt darabolási tervvel minimalizálható a leeső, fel nem használható csővég.
Ha a tervező mérnök és a gyártástechnológus már a kezdetektől együtt gondolkodik, látványosan csökkenthető az anyagpazarlás.
2. Selejtcsökkentés a hibák megelőzésével
Minden selejt mögött valamilyen hiba áll: rossz beállítás, alulméretezett sugár, nem megfelelő anyag, gyenge szerszám, pontatlan gép. Fenntarthatósági szempontból minden elrontott darab duplán fáj: anyagban és energiában is veszteség.
Selejtet csökkenteni többek között így lehet:
● modern, CNC vezérelt gépekkel, amelyek pontosan ismételnek,
● jó állapotú szerszámokkal, amelyek nem hagynak nyomot, nem csúsznak, nem deformálnak,
● próbahajlítások optimalizálásával, hogy minél kevesebb „tanulódarab” készüljön,
● stabil minőségű alapanyag-választással – a változó falvastagság vagy anyagszerkezet mindig növeli a rizikót.
3. Rövidebb anyagveszteség – okos darabolási stratégia
Sokszor már a kiinduló csődarab hosszán múlik, hogy mennyi hulladék keletkezik. Ha a csöveket úgy szabják fel, hogy a hajlítási hosszakat, a befogási tartományt és a gép igényeit is figyelembe veszik, a „leeső” végek hossza látványosan csökkenthető.
Fenntartható megközelítés:
● a több azonos alkatrész együttes tervezése,
● az azonos átmérőjű csövek azonos gyártási sorban való kezelése,
● a megmaradt csődarabok célzott újrafelhasználása (pl. rövidebb ívekhez, próbadarabokhoz, teszteléshez).
Energiafelhasználás csökkentése: nem mindegy, hogyan hajlítunk
A csőhajlítás energiaigényét több tényező befolyásolja: a felhasznált géptípus, a hajlítási eljárás (hideg, meleg, indukciós), a cső anyaga, mérete és a gyártási szervezés.
1. Hideg, meleg és indukciós csőhajlítás összehangolása
Fenntarthatósági szempontból nem az a cél, hogy „mindenáron hidegen” vagy „mindenáron melegen” történjen a hajlítás, hanem az, hogy az adott feladathoz leginkább energiahatékony eljárást válasszuk.
● Hideg csőhajlítás: nem igényel külön fűtést, ezért energiatakarékosabb – de csak addig, amíg a cső repedés, horpadás vagy túlzott oválosodás nélkül alakítható. Ha sok selejtet okoz, már nem fenntartható.
● Meleg csőhajlítás: plusz energiát igényel a fűtés miatt, viszont a képlékenyebb anyag viselkedése kevesebb törést és hibát eredményezhet vastag falú, nagy átmérőjű vagy nagy szilárdságú anyagoknál.
● Indukciós hajlítás: kifejezetten energiahatékony módszer lehet, mivel csak a hajlítási zónát melegíti fel célzottan, gyorsan, jó hatásfokkal – elkerülve a teljes cső vagy kemence fölösleges melegítését.
A fenntartható technológia választás lényege az, hogy ne ott égjen az energia, ahol nincs rá szükség.
2. Gép- és folyamatkihasználtság
Még a legmodernebb, energiahatékony szerszám is pazarló, ha rosszul szervezik a gyártást. Nagy különbség van aközött, hogy egy csőhajlító gép órákig üresjáratban fut, vagy jól megtervezett sorozatokkal, minimális átállási idővel dolgozik.
Energiahatékonysági szempontból sokat számít:
● a munkák logikus sorrendbe rendezése (azonos átmérők, hasonló sugár, azonos anyag),
● a gyakori, felesleges átállások minimalizálása,
● a gép karbantartása (egy rosszul kenő, pontatlan gép többet fogyaszt, és több selejtet termel).
3. Az utómunka és újramegmunkálás minimalizálása
Minden plusz hegesztés, köszörülés, egyenesítés, javítás további energia. Ha a csőhajlítás elsőre pontos, a „rejtett” energiafogyasztás radikálisan csökkenthető.
Ezért fenntarthatósági szempontból is óriási érték:
● a jó minőségű felület, amelyet nem kell utólag javítani,
● az olyan hajlított csőgeometria, amely kevesebb hegesztett idomot igényel,
● a pontos mérettartás, hogy ne kelljen újragyártani az alkatrészeket.
Anyag + energia + minőség = valódi fenntarthatóság
A csőhajlítás akkor válik igazán fenntarthatóvá, ha az anyagfelhasználás, az energiaigény és a minőség egyszerre javul. Ez valójában nem kompromisszum, hanem egymást erősítő tényezők rendszere.
● Kevesebb selejt → kevesebb anyagpazarlás és kevesebb „újrakezdett” művelet.
● Jobb felületminőség → kevesebb utómunka, hegesztés, csiszolás, tehát kevesebb energia.
● Optimalizált geometria → kevesebb idom, kevesebb hegesztési pont, egyszerűbb szerelés, kisebb anyag- és munkaerőigény.
● Megfelelő technológia (hideg / meleg / indukciós) → ott használunk energiát, ahol valóban hozzáadott értéket teremt.
Digitális tervezés és szimuláció: fenntarthatóság a képernyőn
A modern csőhajlítás ma már elképzelhetetlen digitális támogatás nélkül. A 3D-s modellek, szimulációk és CNC programozás nemcsak a pontosságot szolgálják, hanem az anyag- és energiahatékonyságot is.
● Előzetes szimulációkkal kiszűrhetők azok a geometriai megoldások, amelyek túl kis sugarat, túl nagy feszültséget vagy technológiailag kedvezőtlen ívkombinációkat eredményeznének.
● Digitális „próbahajlítás” csökkenti a fizikai próbadarabok számát, így kevesebb csövet kell „feláldozni” a beállítás érdekében.
● A CNC program pontos beállításával minimálisra csökkenthető a rejtett korrekciók, újraindított gyártások száma.
Ezek mind hozzájárulnak ahhoz, hogy az első ténylegesen letermelt darab már nagyon közel legyen a végleges, elfogadható minőséghez.
Összegzés: a csőhajlítás lehet zöldebb, mint gondolnánk
A fenntartható csőhajlítás nem arról szól, hogy kompromisszumot kötünk a minőség rovására. Éppen ellenkezőleg: a kevesebb anyag, a kevesebb energia, a kevesebb selejt és a kevesebb utómunka mind a magasabb színvonalú, gondosabban megtervezett és jobban szervezett gyártás közvetlen következményei.
Az anyagpazarlás csökkentése a tervezésnél kezdődik, a selejt minimalizálása a technológia és a géppark választásánál dől el, az energiahatékonyság pedig a megfelelő eljárások, sorrendek és beállítások eredménye. Ha mindez tudatosan van felépítve, akkor a csőhajlítás nemcsak pontos és költséghatékony, hanem a mai elvárásoknak megfelelően környezetkímélő is lehet.
